Chaves de nível ultra-sónico de ponto único e duplo Echotel® 961 e 962
As demandas crescentes de conformidade com sistemas de segurança e proteção contra transbordamento exigiram medições de nível de ponto mais confiáveis. Os switches de nível ultrassônicos Echotel® Modelos 961 e 962 atendem a essas demandas com designs avançados de transdutores, aprovações extensivas para locais perigosos e uma nova tecnologia de autoteste.
Ponto único O ECHOTEL Modelo 961 oferece a solução definitiva para medições confiáveis de nível de líquido de ponto único. Essa chave avançada usa tecnologia de sinal pulsado para desempenho superior em condições de processo difíceis e para fornecer excelente imunidade contra fontes de interferência de ruído elétrico. O auto-teste extensivo do sistema eletrônico e do transdutor torna esta chave avançada adequada para uso em circuitos de nível de integridade de segurança (SIL) 2.
O ECHOTEL Modelo 961 é equipado com diagnósticos avançados que verificam continuamente o sensor e a eletrônica. O diagnóstico também alarma a interferência de ruído elétrico de fontes externas.
Ponto duplo O ECHOTEL Modelo 962 é um comutador de ponto duplo que pode ser usado como controlador de nível ou para controlar bombas em um modo de preenchimento automático ou automático. A folga inferior sensível à ponta apresenta bom desempenho em líquidos aerados ou espumosos e pode medir até 1,4 "" do fundo do vaso. A rigidez da única folga superior através do fluxo permite separações de até 125 "" (318 cm) entre as folgas do transdutor superior e inferior. Tecnologia Ultrassônica de Contato Chaves de contato ultrassônicas usam um par de cristais piezelétricos que são encapsulados em epóxi na ponta do transdutor para medição de nível. Os cristais são feitos de um material cerâmico que vibra em uma determinada frequência quando submetido a uma tensão aplicada. O cristal de transmissão converte a tensão aplicada da eletrônica em um sinal ultrassônico. Quando o líquido está presente no intervalo, o cristal de recepção detecta o sinal ultrassônico do cristal de transmissão e o converte de volta para um sinal elétrico.
Características
Sem calibração
Corrente de loop ou saída de relé
Diagnóstico avançado: sensor, eletrônica e interferência de ruído elétrico
Indicação LED para status de alarme e erro
Botões para teste manual de saída
Sensores de metal e plástico
Tempo de atraso ajustável para líquidos aerados turbulentos
Tecnologia de sinal pulsado
Amplas aprovações à prova de explosão FM, CSA e ATEX e aprovações intrinsecamente seguras
Adequado para laços de nível de integridade de segurança (SIL) 2
Opcionais
Saída de relé ou mudança de corrente mA com indicação de falha separada
Montagem integral ou remota
Tampa da caixa de janela de vidro
Alumínio fundido, aço inoxidável fundido ou caixas de aço inoxidável estirado em profundidade
Transdutores de aço inoxidável 316 / 316L, Hastelloy, Monel, Kynar, CPVC ou 316 / 316L SS com acabamento sanitário 20 Ra
Construção ASME B31.1, ASME B31.3 e NACE

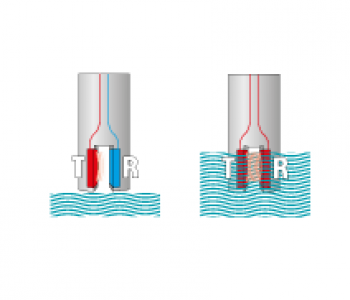

Princípios operacionais As chaves 961/962 utilizam energia ultrassônica para detectar a presença ou ausência de líquido em um transdutor de ponto único ou duplo. A tecnologia de nível de contato ultrassônico utiliza ondas sonoras de alta frequência que são facilmente transmitidas através de uma abertura de transdutor na presença de uma mídia líquida. , mas são atenuados quando a folga é seca. As chaves 961/962 usam frequência ultrassônica de 2 MHz para realizar essa medição de nível de líquido em uma ampla variedade de meios de processo e condições de aplicação.

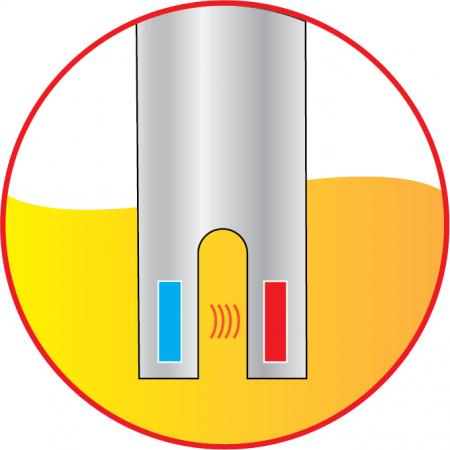

O transdutor usa um par de cristais piezelétricos que são encapsulados em epóxi na ponta do transdutor. Os cristais são feitos de um material cerâmico que vibra em uma determinada freqüência quando submetido a uma tensão aplicada. O cristal de transmissão converte a tensão aplicada da eletrônica em um sinal ultrassônico. Quando o líquido está presente no intervalo, o cristal de recepção detecta o sinal ultrassônico do cristal de transmissão e o converte de volta para um sinal elétrico. Este sinal é enviado para a eletrônica para indicar a presença de líquido no gap do transdutor. Quando não há líquido presente, o sinal ultrassônico é atenuado e não é detectado pelo cristal de recepção.
