Conectores de Termopar para Painéis
Painel de conectores para montagem em salas de controle, bancos de provas, aplicações de laboratório, plantas-piloto, etc.
Fabricados em chapa alumínio de 2,3 mm, acabamento escovado e anodizado (durabilidade e resistência à corrosão).
A Alutal produz painel de conectores compensados para termopares e termorresistências. Ideais para montagem em salas de controle, bancadas de teste, aplicações de laboratório, etc.
Fabricados em chapa alumínio de 2,3 mm, acabamento escovado e anodizado (durabilidade e resistência à corrosão).
A Alutal produz painel de conectores compensados para termopares e termorresistências. Ideais para montagem em salas de controle, bancadas de teste, aplicações de laboratório, etc.

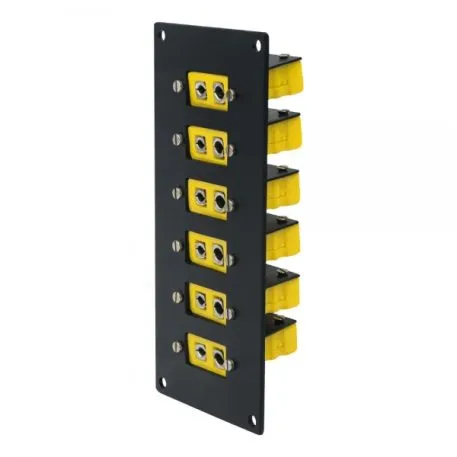

Fabricado em alumínio anodizado, protegido contra corrosão. Disponível para 6, 12, 18 ou 24 conectores, outras versões disponíveis sob consulta.
- Conectores standard para painel – CPP
- Mini conectores para painel – MCP
- Conectores standard para painel – CPP
- Mini conectores para painel – MCP
Diagramas Técnicos

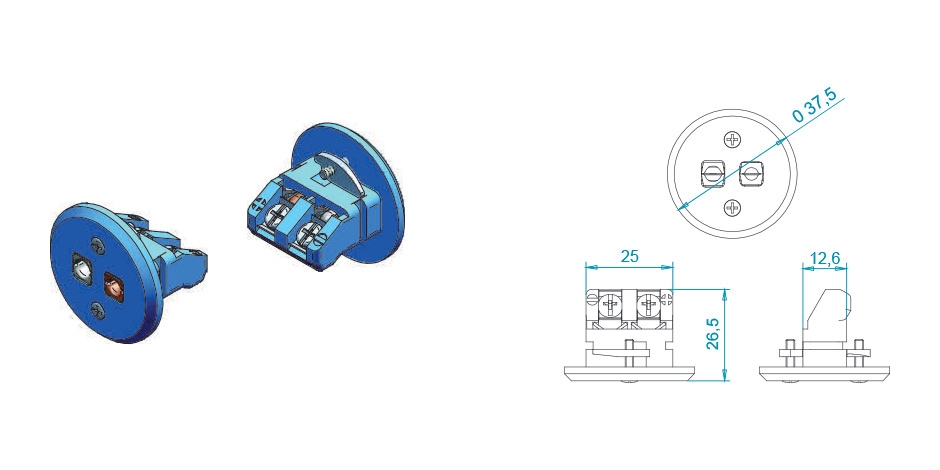

Mini conectores para painel – MCP
Mini conectores para painel – MCP
Mini conectores para painel – MCP

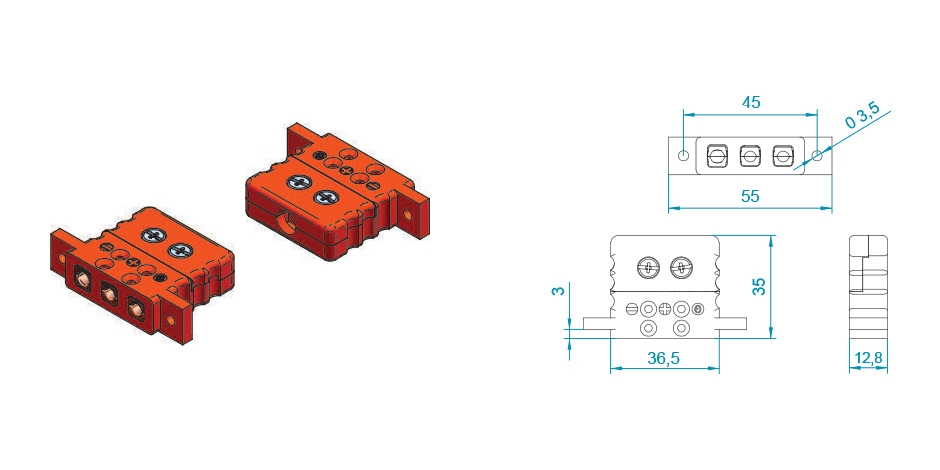

Conectores standard para painel – CPP
Conectores standard para painel – CPP
Conectores standard para painel – CPP
Tabelas
Tabela Especificação em Português / Specifications Table in English
| Prefixo | Forma | Tipo | Painel | N° de Conectores | Calibração | Norma |
| MCP CPP |
R - Redonda Q - Quadrada R - Retangular |
MF - Macho e Fêmea M - Macho F - Fêmea |
CP - Com painel SP - Sem painel |
0 - Sem painel 6 12 24 |
E - Termopar Tipo E J - Termopar Tipo J K - Termopar Tipo K N - Termopar Tipo N T - Termopar tipo T R/S - Termopar tipo R e S B - Termopar Tipo B P - Termorresistência |
A - ASTM (ANSI) I - IEC D - DIN |
| Prefix | Shape | Type | Panel | Connectors | Calibration | Standard |
| MCP CPP | R - Round S - Square R - Rectangular | MF - Male and Female M - Male F - Female | WP - With panel NP - No panel | 0 - No panel 6 12 24 | E - Thermocouple Type E J - Thermocouple Type J K - Type Thermocouple K N - Thermocouple Type N T - Thermocouple T R / S - Thermocouple R and S B - Thermocouple Type B P - Resistance thermometer | A - ASTM (ANSI) I - IEC D - DIN |
