Echotel 910 OEM Chave de Nivel de Contato Ultrassônico

As chaves de nível ultrassônicas Echotel® Modelo 910 utilizam a tecnologia de contato ultrassônico para medir o nível em aplicações de líquido limpo. Esses interruptores de nível montados integralmente oferecem um relé de flash de DPDT de ouro de 10 amp ou um relé de 5 ampères hermeticamente selado.
Tecnologia Ultrassônica de Contato

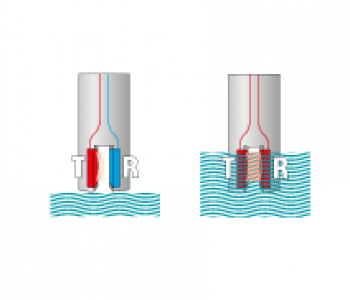

Interruptores de contato ultra-sônicos usam um par de cristais piezelétricos que são encapsulados em epóxi na ponta do transdutor para medição de nível. Os cristais são feitos de um material cerâmico que vibra em uma determinada freqüência quando submetido a uma tensão aplicada. O cristal de transmissão converte a tensão aplicada da eletrônica em um sinal ultrassônico. Quando o líquido está presente no intervalo, o cristal de recepção detecta o sinal ultrassônico do cristal de transmissão e o converte de volta para um sinal elétrico.

Características
  • Nível de medição dentro de 0,25" "(6 mm) do final do transdutor sensível à ponta
  • Flash DPDT de 10 ampères a ouro ou relé hermético de 5 ampères DPDT
  • Falha à prova de falhas de campo
  • Aprovação FM, CSA e ATEX para locais perigosos
  • Não requer calibração
  • Transdutor 316 de aço inoxidável

Opcionais
  • Disponível em uma ampla variedade de comprimentos até 130 polegadas
  • NPT, BSP ou montagem flangeada
  • Relé de flash de ouro de DP de 10 ampères ou um relé de 5 ampères DPDT hermeticamente selado

Princípios Operacionais

Os comutadores ECHOTEL Modelo 910 utilizam energia ultra-sônica para detectar a presença ou ausência de líquido em um único transdutor sensível a ponta. A tecnologia de nível ultrassônico de contato usa ondas sonoras de alta freqüência que são facilmente transmitidas através de uma abertura de transdutor na presença de um meio líquido. , mas são atenuados quando o espaço está seco.

Os switches modelo 910 usam uma frequência ultrassônica de 3 MHz para realizar essa medição de nível de líquido em uma ampla variedade de condições de processo e mídia de aplicação.

O transdutor usa um par de cristais piezelétricos que são encapsulados em epóxi na ponta do transdutor. Os cristais são feitos de um material cerâmico que vibra em uma determinada freqüência quando submetido a uma tensão aplicada. O cristal de transmissão converte a tensão aplicada da eletrônica em um sinal ultrassônico. Quando o líquido está presente no intervalo, o cristal de recepção detecta o sinal ultrassônico do cristal de transmissão e o converte de volta para um sinal elétrico. Este sinal é enviado para a eletrônica para indicar a presença de líquido no gap do transdutor. Quando não há líquido presente, o sinal ultra-sônico é atenuado e não é detectado pelo cristal de recepção.


Aprovações
ATEXEx d
CCOEEx d
CSAXP, NI
FMXP, NI
EAC (GOST)Ex d

Outras aprovação disponíveis sob demanda.
