Excesso de BJJY-II-B & Monitor de Aterramento

Este sistema é usado para proteção contra transbordamento e aterramento durante um carregamento superior para carregamento de caminhões ou trilhos em aplicações petroquímicas
  • O sistema monitora automática e continuamente os sensores de transbordamento e o status de aterramento durante a operação de carregamento;
  • Indicação de luz e alarmes fornecem monitor visual e audível para o status de transbordamento durante a operação de carregamento?
  • Ele enviará um sinal de status para o controlador de carregamento ou outro sistema de automação, o carregamento será encerrado imediatamente, sempre que o excesso ou aterramento for monitorado;
  • Para garantir a segurança, o alarme lembrará o operador de colocar a braçadeira de volta no assento após o término do carregamento;
  • Condições de desvio permissivas e não permissivas opcionais pelo botão no plugue do caminhão
Especificação Técnica:

ItemParameter
Conexão da sonda de transbordamentoConexões disponíveis para apalpador de padrões API (incluindo 2 e 5 fios)
Detecção EstáticaDetecção de status de aterramento estático unidirecional
VisorAs luzes 2LED indicam excesso de estática e adn
Saída de Alarme2 Saídas de alarme ON/OFF, opcionais para abertura normal e fechamento normal (contanto passivo do relé)
Capacidade de saída de Sinal:  0.4A 125V/AC, 2A 30V/DC
Alerta de Voz>90dB
Voltagem12V/DC, 24V/DC, 220V/AC
Energia< 2W
Resistor de Sentido< 60 ohms
Tempo de Reposta de AlarmeAlarme para aterramento < 1 seg, Alarme para Transbordamento < 0.4 seg
Temperatura Ambiente-40ºC ~ +80ºC
Entrada Elétrica4-G3/4,   2-G1/2
Classificação ExEx d ia [ia Ga] II C t6 Gb
Dimensão417 x 217 x 103 (Skid)
Recursos:
  • Criado para funcionar com todas as sondas projetadas para o padrão API, é compatível com todos os sistemas de aterramento e proteção contra transbordamento comumente usados;
  • Proteção integrada contra sobretenção;
  • Alarme independente para detecção eletrostática e proteção contra transbordeamento;
  • Disponível para operação como um sistema independente ou integração com o sistema de carregamento existente;
  • Consistências de desvio permissivas e não permissivas opcionais pelo botão no plugue do caminhão;
  • Suporta 12 das sondas de 5 fios;
  • Fácil instalação para projeto de skid modular

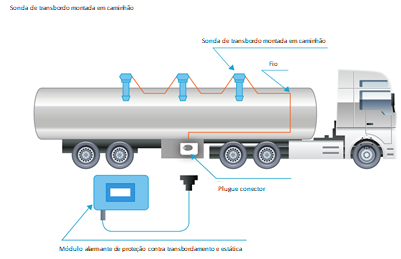

Diagrama de Instalação:
Durante o processo de carregamento, quando o nível do líquido atingir a altura
