Genesis™ ED1 e ED2 - Detectores Multifásicos

Os detectores Genesis™ Modelos ED1 e ED2 são baseados em Reflectometria no Domínio do Tempo (TDR), detectores de nível de 24 VCC projetados para medir com precisão as várias camadas em aplicações de medição de nível de interface. Abrangendo uma série de realizações de engenharia significativas, esses detectores de nível de ponta são projetados para fornecer desempenho de medição muito além de muitas das tecnologias mais tradicionais.

solicitar orcamento

Ver todos os produtos da marca Magnetrol

O produto

Os modelos Genesis são projetados para medir múltiplas fases em aplicações com camadas de emulsão espessas e dinâmicas:

Fase de vapor (com base nas dimensões do tanque)
Nível total (por exemplo, hidrocarboneto líquido)
Parte superior da camada de emulsão
Parte inferior da camada de emulsão (por exemplo, nível de água)
Sedimento

Tecnologia: Detector Multifásico Genesis™

O TDR (Reflectometria no Domínio do Tempo) usa pulsos de energia eletromagnética para medir distâncias ou níveis. Quando um pulso atinge uma descontinuidade dielétrica (criada pela superfície de um meio de processo), parte da energia é refletida. Quanto maior a descontinuidade dielétrica, maior a amplitude da reflexão.

Características

Detector de interface de 24 VCC com quatro (4) saídas de 4-20 mA para controle conveniente do nível superior, topo da emulsão, nível de água e sedimentos
Geração simultânea de sinal de cima para baixo e de baixo para cima
A alteração das características da mídia não afeta a medição do nível
Calibração ou movimentação de níveis na embarcação não é necessária
Teclado de 4 botões e display LCD gráfico permitem a visualização de parâmetros de configuração e curvas de desempenho
Diagnósticos proativos para programar manutenção e mitigar paradas não planejadas
Sem partes móveis no processo, reduzindo erros de medição e tempo de inatividade
Detecta quatro níveis com uma conexão de processo montada na parte superior
Projetos de sonda estão disponíveis até +400F / 1000psi (+200C / 70 bar)
Algoritmos de software proprietários e inovadores para interpretar sinais

Opções

Os eletrônicos podem ser montados remotamente a até 30 metros (100 pés) de distância da sonda
Oferecido com aprovações Classe 1 Div 1 e Classe 1 Div 2

Sondas

COAXIAL AMPLIADO

A oferta de sonda padrão para o Detector Multifásico Genesis™ é uma sonda de diâmetro maior que pode ser usada geralmente para a maioria das aplicações limpas.

PENTAROD

Com uma haste central ativa revestida de PFA cercada por quatro (4) hastes de referência, a sonda Pentarod de 5 condutores é uma oferta de sonda alternativa para o Detector Multifásico Genesis™. Embora esta sonda ainda produza excelente desempenho, seu design aberto a torna menos suscetível a acúmulos e pontes.

Princípio de Operação

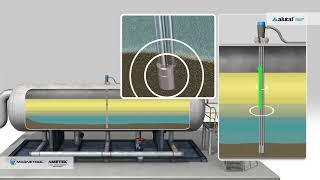

O que torna os detectores multifásicos Genesis™ Modelos ED1 e ED2 únicos é o fato de que, além de enviar energia de alta frequência pela sonda no sentido clássico para detectar o nível superior, ele também está enviando energia pela sonda para detectar os vários outros níveis que podem estar presentes. (Topo da camada de emulsão, nível de água e sedimento). Esta combinação de medição de cima para baixo e de baixo para cima, juntamente com algoritmos de software muito especiais, torna possível a detecção da camada de emulsão (também conhecida como camada “rag”).
