Indicador de Nível Magnético Aurora®

O Aurora® combina o sistema operacional de um indicador de nível magnético flutuante convencional (MLI) com o avançado transmissor de radar de onda guiada Eclipse® desenvolvido para aplicações de medição de nível. O resultado é uma redundância de medição de nível real em uma única câmara desenhar.

Usando uma câmara de 3 "ou 4" "para acomodar tanto a sonda tipo coaxial ECLIPSE quanto o flutuador MLI, esses dispositivos operam perfeitamente para fornecer medição de radar de onda guiada eletrônica contínua e indicação visual.
Existem seis estilos básicos de configuração e mais de 15 seleções de materiais para o indicador de nível magnético AURORA.

Pela primeira vez, a capacidade de medir com precisão e repetidamente medias dielétricas ultra baixas, condições de processo de alta temperatura / alta pressão, e mídia com mudanças e mudanças nos valores dielétricos pode ser realizada com a AURORA.

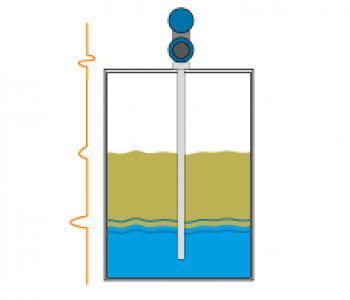

Tecnologia Radar por Onda Guiada

O radar de impulso de micropoder (MIR) combina a reflectometria no domínio do tempo (TDR), a amostragem de tempo equivalente (ETS) e os modernos circuitos de baixa potência. Esta síntese de tecnologias cria um transmissor de Radar de Onda Guiada (GWR) de alta velocidade. Os pulsos eletromagnéticos são propagados através de um guia de ondas que focaliza a energia e produz um sistema muitas vezes mais eficiente que o radar sem contato.

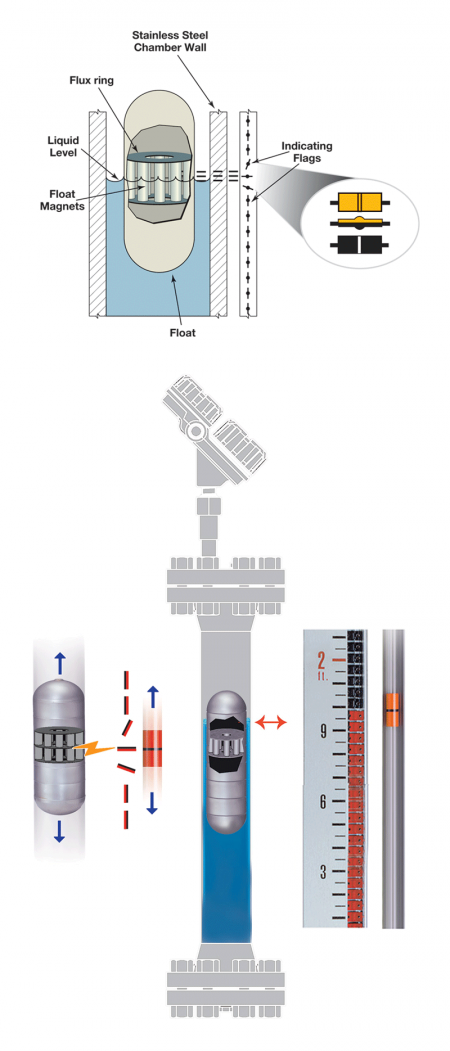

Tecnologia Indicador Magnético de Nível

Os Indicadores de Nível Magnético (Magnetic Level Indicators, MLI) revolucionaram o mercado global de indicação visual, oferecendo uma alternativa mais segura, confiável e de alta visibilidade para conjuntos comuns de vidro de calibre.  Utilizando uma combinação de princípios de flutuabilidade comprovada, juntamente com os benefícios do magnetismo, os MLIs podem ser personalizados para se adaptarem a praticamente qualquer arranjo de conexão de processo na embarcação.



Características

  • Transmissor ECLIPSE GWR
  • Ampla gama de estilos de câmara
  • Câmara não magnética fabricada
  • Flanges ANSI e DIN
  • Flutuador fabricado com precisão
  • Indicador de tipo de bandeira ou de lançadeira

Opcionais

  • Interruptores de nível
  • Transmissores de nível
  • Escala de aço inoxidável
  • Escalas personalizadas

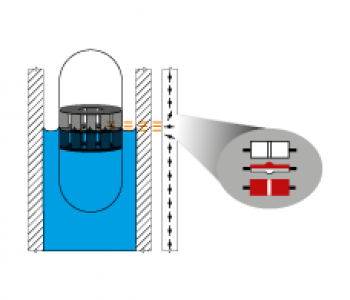

Princípios operacionais

Mudança no nível do tanque de processo corresponde a mudança dentro da câmara AURORA. O flutuador dentro da câmara atua como sinalizadores ou uma lançadeira para indicação visual, enquanto o transmissor ECLIPSE GWR fornece medição de nível eletrônica contínua.



Aprovação

ATEXEx d, Ex ia, Ex n, Ex t
CCOEEx d, Ex.ia
CSAXP, IS, NI
FMXP, IS, NI
EAC (GOST)Ex d, Ex ia, Ex n, Ex t, Metrology
IECEx d, Ex ia, Ex n, Ex t
InmetroEx d, Ex ia, Ex n, Ex t
SILSIL 2 (1oo1)
MarineLloyd's Register of Shipping (LRS)
Steam DrumLloyds EN 12952-11 (water tube boilers)
Lloyds EN 12953-9 (shell boilers)
TÜV / DIBtWHG § 63, overfill prevention

Aprovações para o Radar de Onda Guiada Eclipse 706. Outras aprovações disponíveis sob consulta.
Orçamento

Produto com tecnologia Orion Instruments
