Modelo Thermatel® TG1 / TG2

O Thermatel® TG1 / TG2 fornece um circuito intrinsecamente seguro de dois fios entre a sonda e o invólucro remoto do trilho din. Os comutadores de fluxo / nível / interface fornecem um novo nível de desempenho e confiabilidade que não foram encontrados nos comutadores anteriores. Diagnósticos contínuos com indicação de falha, histerese estreita e tempo de resposta rápido tornam o TG1 / TG2 o mais recente em tecnologia de chave de dispersão térmica.

solicitar orçamento

Ver todos os produtos da marca Magnetrol

O produto

Tecnologia de Dispersão Térmica

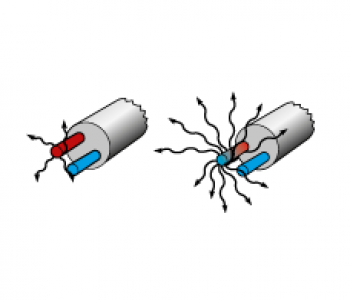

Os interruptores térmicos são baseados na transferência de calor por convecção. Um sensor está na temperatura do processo e o outro está sendo aquecido por uma potência constante. À medida que a vazão aumenta, a diferença de temperatura entre os sensores diminui. Um set point é estabelecido então, quando essa diferença de temperatura específica é atingida, o relé muda de estado. Isso pode estar aumentando ou diminuindo o fluxo ou o fluxo / sem fluxo.

Características

ELETRÔNICOS:
Design intrinsecamente seguro de dois fios com barreira integral
A indicação do LED fornece indicação contínua da taxa de vazão relativa ao ponto de comutação
Potência de entrada de 24 VCC
Saída: Relé de alarme de 2 amperes SPDT com contatos goldflash / Sinal de saída mA para indicação de falha de diagnóstico conforme NAMUR NE43
Seleção segura de falha alta / baixa
Set point ajustável e tempo de atraso
SENSOR:
Sensor padrão de ponta dupla: Materiais resistentes à corrosão / Pressões até 3000 psig (205 bar)
Sensor de ponta esférica padrão: Serviço de uso geral / Somente aço inoxidável
Sensor de alta temperatura: Temperaturas até + 850 ° F (+ 450 ° C) / Pressões até 6000 psi (413 bar)
Corpo de baixo fluxo com 1/4 “” e 1/2 “conexões”

Opcionais

Corpo de baixo fluxo para detecção de vazão muito baixa
Ponta de prova retrátil da torneira quente
Design higiênico
Construção NACE
Corpo de baixo fluxo para detecção de fluxo muito baixo

Princípios operacionais

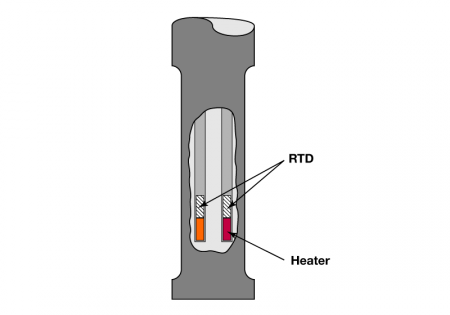

O sensor THERMATEL consiste em dois elementos RTD. Um é a referência e o segundo é aquecido a uma temperatura acima da temperatura do processo. A eletrônica detecta a diferença de temperatura entre os dois elementos. A diferença de temperatura é maior no ar e diminui quando o resfriamento ocorre devido a uma mudança na mídia.Um aumento na taxa de fluxo diminui ainda mais a diferença de temperatura.

O ponto de ajuste é ajustado para o comutador para alarme na diferença de temperatura desejada. Uma vez atingido o ponto de ajuste, o relé mudará de estado.
