Modelos T20 & T21 único-estágio e chaves de float de duplo estágio

Interruptor de estágio único

As unidades T20 são interruptores flutuantes simples e confiáveis, projetados para montagem superior em tanques ou vasos. As unidades T20 utilizam um único mecanismo de comutação e flutuação. Ele pode ser usado para praticamente qualquer tipo de processo aberto ou fechado ou recipiente de armazenamento, com montagem tipo rosqueada ou flangeada, e profundidades de atuação de até 48 polegadas (1219 mm).

Interruptor duplo estágio

As unidades T21 combinam as funções de dois controles separados de nível diferencial estreito em um único instrumento compacto e fácil de instalar. Dois mecanismos de comutação independentes são empregados para fornecer dois níveis de acionamento de pelo menos 8 ”, em profundidades de atuação de até 48 polegadas (1219 mm), para aplicações como operação de alarme de nível alto e baixo. Os interruptores de flutuação em tandem modelo T21 estão disponíveis com gaiolas opcionais para ajudar a estabilizar os flutuadores sob condições de turbulência.

Tecnologia - Mecânicas - Chaves de Nível do tipo Bóia

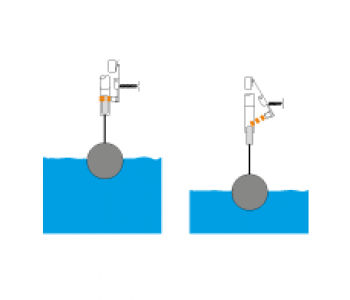

Todos os controles de nível de líquido operados por boia operam segundo o princípio de empuxo básico, que afirma que "a ação da força de empuxo em um objeto é igual à massa de líquido deslocada pelo objeto". Como resultado, os flutuadores circulam na superfície do líquido parcialmente submersos e movem a mesma distância que o nível do líquido se move. Por causa disso, eles são normalmente usados ??para aplicações diferenciais de nível estreito, como alarme de alto nível ou alarme de nível baixo.
Características

  • Diâmetros de flutuação de 3" "× 5" ", 4" "e 4 1?2" "disponíveis
  • Conexões de tanque disponíveis em flanges de 1 "" NPT, ferro fundido, forjado ou aço inoxidável
  • livre de manutenção
  • Escolha do mecanismo de troca: ? Contato seco ? hermeticamente selado ? Pneumático
  • Escolha do invólucro do interruptor: ? aço carbono NEMA 1 para pneumática ? TIPO 4X / 7/9 Classe I, Div. 1, Grupos C e D, alumínio revestido com polímero ? TIPO 4X / 7/9 Classe I, Div. 1, Grupo B, alumínio revestido com polímero

Opcionais

  • NACE
  • Habitação aprovada pela ATEX
  • aquecedor da carcaça
  • gaiola de guia flutuante
  • mecanismo de interruptor tropicalizado
  • Acabamentos de face de flange especial
  • carcaça submersível
  • Temperatura elevada

Princípios operacionais

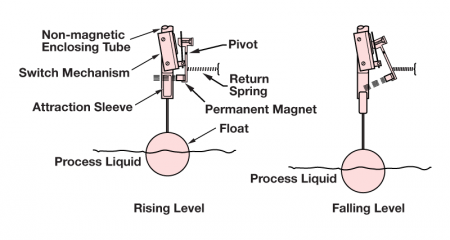

A força de empuxo de um líquido de processo no flutuador faz com que o flutuador se mova com a superfície do líquido. O movimento do flutuador move uma manga de atração para o campo do ímã do interruptor, puxando o ímã em direção à manga e acionando o interruptor.
Aprovações

ATEXEx d, Ex ia
CCOEEx d
CSAXP
FMXP
EAC (GOST)Ex d, Ex ia
IECEx d, Ex ia
InmetroEx d
KoreaEx d
NEPSIEx ia
SILSIL 2 (1oo1)
MarineLloyd's Register of Shipping (LRS)
Outras aprovações disponíveis sob demanda.
