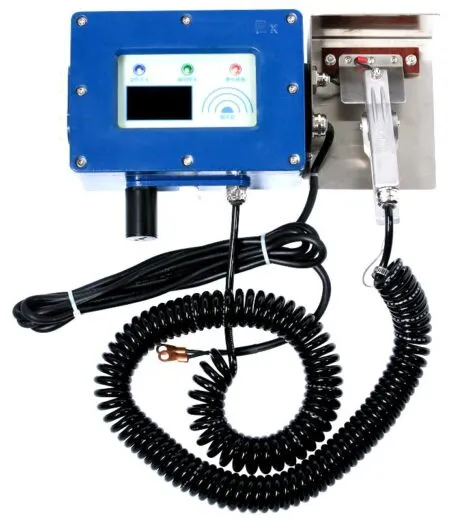

Monitor de Transbordamento e Aterramento BJJY I-A

Este sistema é usado para proteção contra transbordamento e aterramento durante um carregamento superior para carregamento de caminhões ou trilhos em aplicações petroquímicas
  • Monitorar automática e continuamente os sensores de transbordamento e o status de aterramento durante a operação de carregamento;
  • Indicação de luz e alarmes fornecem monitor visual e audível para o status transbordamento durante a operação de carregamento, Luz vermelha piscando indica estática, Luz verde piscando indica status para transbordamento, Luz azul para posição do braço de carregamento, tela LED para exibir a resistência de aterramento do plugue e do grampo de aterramento ao status de aterramento em tempo real;
  • O carregamento será desligado imediatamente sempre que o excesso ou aterramento e outro status anormal for monitorado;
  • Para garantir a segurança, alarme lembra o operador a colocar a braçadeira de volta no assento após o termino do carregamento;
  • O balanceador do braço de carregamento instalado no braço de carregamento para monitorar sua posição para garantir que foi colocado na porta de carregamento do tanque para evitar carregamento incorreto.
Especificação Técnica:

ItemParâmetro
DisplayAs luzes indicam status de equilíbrio estático de transbordamento e de carga
do braço. As luzes digitais 2LED indicam o valor da resistência de ateramento;
Saída de Alarme2 saídas de alarme ON/OFF, opcionais para abertura normal e fechamento normal (contato passivo do relé)
Capacidade de saída de sinal: 04A 125V/AC, 2A 30V/DC
Alerta de Voz>90 dB
Voltagem12V/DC, 24V/DC, 220V/AC
Energia< 2W
Resistor de Sentido< 60 ohms
Tempo de Resposta de AlarmeAlarme para aterramento <1 s, Alarme para transbordamento < 0.4 seg
Temperatura Ambiente-40ºC ~ + 80 ºC
Entrada Elétrica3/4 G X 2,  1/2 G X 2
Classificação EXEx d ia [ia Ga] II C T6 Gb
Dimensão417 x 217 x 103 (skid)
Recursos:
  • Construído para funcionar com todas as sondas projetadas para o padrão API compatível com todos os sistemas de proteção e aterramento de transbordamento comumente usados;
  • Seleção de tensão de 12V, 24V, 220;
  • Proteção contra sobretensão integrada;
  • Alarme independente para detecção eletrostática e proteção contra transbordamento;
  • Pode operar como um sistema independente ou em conjunto com o seu sistema de carregamento existente;
  • Função de autodiagnóstico para sensor de transbordamento.
Modelo de Seleção:
