Página Inicial Alutal Nível e Volume Radar por Propagação de Pulso Pulsar® modelo R86 Radar por propagação de impulso

Pulsar® modelo R86 Radar por propagação de impulso

O transmissor de nível de radar Pulsar® Modelo R86 é a última geração de transmissores de nível de líquido de 24 VCC, alimentados por loop da Magnetrol. Ele tem uma faixa de medição mais longa, polarização circular, diagnósticos avançados e é mais fácil de usar do que a maioria dos transmissores de radar alimentados por loop.
Tecnologia - Radar por Propagação de Pulso

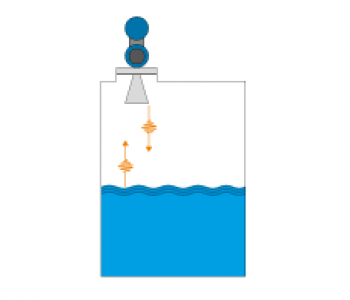

Radar de Ruptura de Pulso emite rajadas de energia para uma superfície de líquido. O circuito de temporização de velocidade ultra-alta mede o tempo do sinal refletido na superfície do líquido.

O sofisticado processamento de sinais filtra reflexos falsos e outros ruídos de fundo. O nível exato é então calculado, considerando a altura do tanque e outras informações de configuração. O circuito é extremamente eficiente em termos de energia, de modo que não é necessário usar o ciclo de trabalho como em outros dispositivos de radar. Isso permite que o dispositivo rastreie altas taxas de alterações de nível até 4,5 m / minuto (180 "/ min).

Características

  • O desempenho não depende do processo (a alteração da gravidade específica e do dielétrico não tem efeito)
  • A frequência de operação de 26 GHz oferece precisão e resolução superiores
  • Antena projetada para +750 ° F (+400 ° C)
  • Alcance até 40 metros
  • O acoplamento da sonda de conexão rápida / desconexão permite que a embarcação permaneça vedada
  • SIL 2 com Fração de Falha Segura (SFF) = 93,2% (FMEDA disponível mediante solicitação)
  • Interface de software para PC PACTware ™ com novo DTM aprimorado

Opcionais

  • Comunicações digitais HART® 7.1 e Foundation fieldbus ™
  • Compartimento de compartimento duplo em aço inoxidável 316
  • 1 1/2 " para antenas de buzina de 4 "
  • Extensões do bico da antena até 72 " (1,8 metros)

Princípios operacionais


A tecnologia de transmissores PULSAR baseia-se na tecnologia de radar de ondas livres, juntamente com circuitos de amostragem de tempo equivalentes. Pequenas rajadas de energia de microondas de 26 GHz são emitidas e subsequentemente refletidas da superfície do nível do líquido


Aprovações

ATEXEx d, Ex ia
CCOEEx ia
CSAXP, IS, NI
FMXP, IS, NI
EAC (GOST)Ex d, Ex ia, Metrology
IECEx d, Ex ia
MarineLloyd's Register of Shipping (LRS)
SILSIL 2 (1oo1)
TÜV / DIBtWHG § 63, overfill prevention
Outras aprovações disponíveis sob demanda.
