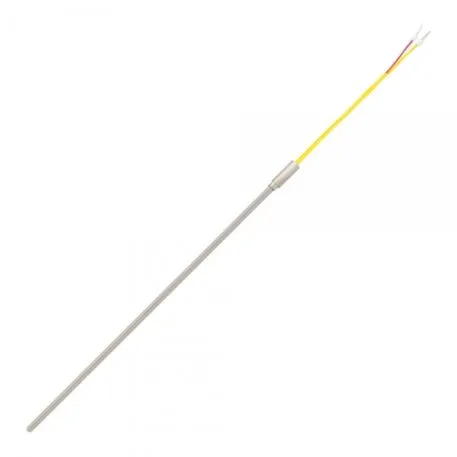

Sensor de Temperatura Termopar para Siderúrgicas - Aplicação Refratários

A série REFRA - N / K da Alutal é especialmente projetada para uso no controle de desgaste nos refratários em siderúrgicas onde as temperaturas podem chegar em até 1100 ºC e também exigem muita flexibilidade e grandes comprimentos. O nosso diferencial é a comprovação da qualidade destes sensores, onde o grande vilão que assombra todos os fabricantes de termopares e usuários é a baixa resistência da isolação elétrica, potencializada por este modelo de montagem.

solicitar orçamento

Ver todos os produtos da marca Alutal Temperature

O produto

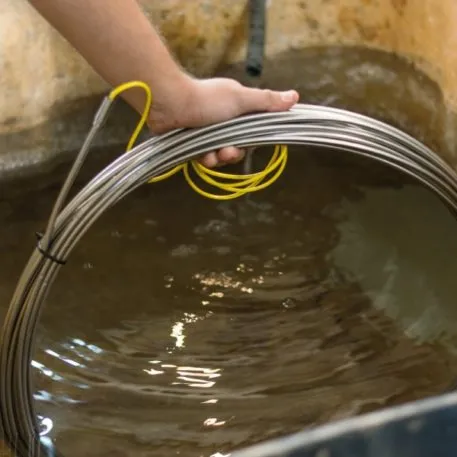

Além dos testes padrões, os sensores são submersos na agua por um período não inferior a 48 horas, sendo testados após a sua retirada.

Conheça a lista completa de Termopares da Alutal Temperature
Saiba mais sobre o que é um termopar e sua importância na indústria

solicitar orçamento

diagramas técnicos

folders

tabelas

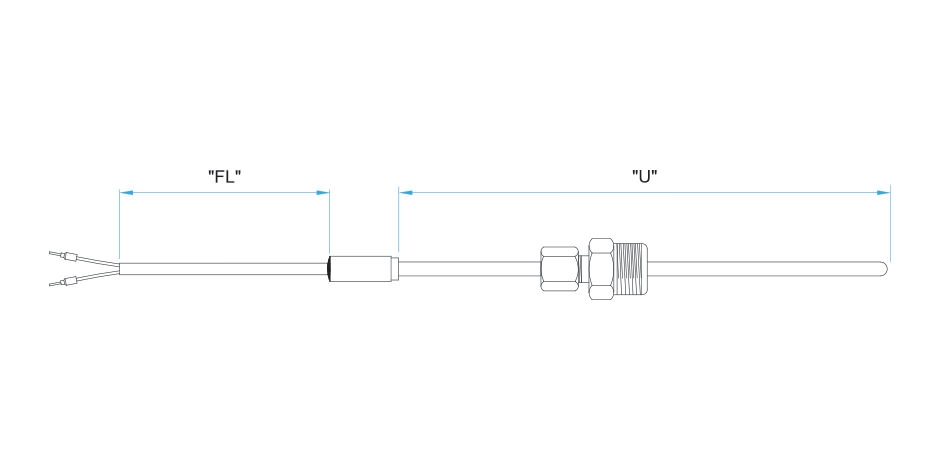

Array — Desenho técnico de um Sensor de Temperatura Termopar para Siderúrgicas - Aplicação Refratários - Série REFRA N K

←

→

Download do Série REFRA - N / K

Download do Série REFRA - N ou K

Tabela Especificação em Português / Specifications Table in English

Prefixo	Calibração	Material Haste	Diâmetro Haste (mm)	Comprimento Haste (mm)	Conexão	Rosca	Cabo	Comprimento Cabo (mm)	Opções
REFRA	K – Cromel / Alumel N – Nicrosil / Nisil	316 – Aço Inox 316 310 – Aço Inox 310 600 – Inconel 600	30 – 3 60 – 6	Especificar	RFC – Fixa BA – Bucim Ajustável	000 (SEM ROSCA) 10B – 1/8” BSP 10N – 1/8” NPT 14B – 1/4” BSP 14N – 1/4” NPT 21B – 1/2” BSP 21N – 1/2” NPT 27B – 3/4” BSP 27N – 3/4” NPT	TT – Teflon x Teflon, Bitola 2 x 24 AWG FF – Fibra x Fibra, Bitola 2 x 24 AWG SF – EM Silicone x Fibra de Vidro,Bitola 2 x 18 AWG PP – PVC x PVC, Bitola 2 x 24 AWG	Especificar	P02 – Trança em cobre estanhado P04 – Trança em aço inox CP-GM – Conector grande macho CP-GF – Conector grande fêmea RBC – Certificado RBC em 3 pontos PMA (Mola de acabamento no pote)

Prefix

Calibration

Rod Material

Rod Diameter (mm)

Rod Length (mm)

Connection

Screw

Cable

Cable Length (mm)

Options

REFRA

K – Chromel / Alumel

N – Nicrosil / Nisil

16 – Steel
Inox 316310 – Steel
Inox 310

600 – Inconel 600

30 – 3

60 – 6

To Specify

RFC – Fixed

BA – Gland
Adjustable

000 (THREADLESS)

10B – 1/8 “BSP

10N – 1/8 “NPT

14B – 1/4 “BSP

14N – 1/4 “NPT

21B – 1/2 “BSP

21N – 1/2 “NPT

27 B – 3/4 “BSP

27N – 3/4 “NPT

TT – x Teflon Teflon
Gauge 2 x 24 AWGFF – Fiber x Fiber
Gauge 2 x 24 AWG

SF – IN x Silicon Fiber
Glass, Gauge 2 x 18 AWG

PP – x PVC PVC,
Gauge 2 x 24 AWG

To specify

P02 – Braids in Tinned Copper

P04 – Braid stainless steel

CP-GM – male Large connector

CP-GF – Connector
large female

RBC – RBC certificate 3 points

PMA (finished spring in the pot)
