O produto
ASME B31.1 Construção
Os interruptores de nível atuados por flutuação ASME B31.1 da Série 3 são projetados, construídos e certificados de acordo com os requisitos dos códigos de tubulação de energia ASME B31.1. Eles são ideais para pontos críticos de alarme em aplicações de líquido limpo.
Construção ASME B31.3
Os interruptores de nível da série 3 ASME B31.3 flutuantes e com atuadores deslocados são projetados, construídos e certificados de acordo com os requisitos do código de tubulação de energia ASME B31.3. Eles são ideais para pontos críticos de alarme em aplicações de líquido limpo.
Construção da NACE
Os interruptores de nível da série 3 da NACE para bóia e boia deslocado são projetados, construídos e certificados para atender aos requisitos da NACE MRO175 e MRO103. Eles são ideais para pontos de ajuste de alarme e controle em aplicações de líquido azedo.
Toda a soldagem é realizada por soldadores qualificados e por procedimentos exigidos pelo Código Secundário do Recipiente de Pressão da Caldeira ASME. IX. As peças de limite de pressão de aço-carbono são liberadas após a soldagem. Todas as soldas e zonas afetadas pelo calor são testadas quanto à dureza para garantir a conformidade com os requisitos máximos de dureza da NACE.
Tecnologia – Mecânicas – Chaves de Nível com Câmara Externa

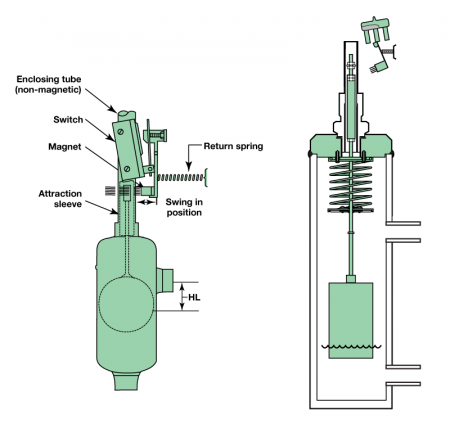

Um ímã permanente é conectado a um atuador de chave pivotado. À medida que o flutuador / deslocador se eleva após o nível do líquido, ele eleva a manga de atração no campo do imã, que então se encaixa contra o tubo não magnético de fechamento, acionando o interruptor. O tubo anexo fornece um limite de pressão estática entre o mecanismo do comutador e o processo. Em um nível de queda, o flutuador / deslocador desativa a chave.
Características
- Modelos construídos de acordo com as normas ASME B31.1, ASME B31.3 e NACE MR0175 / MR0103
- Conexões de processo lateral / lateral de 14 polegadas (356 mm) disponíveis como padrão
- Pressões de serviço até 2240 psig (154,4 bar)
- Temperaturas do processo até + 1000 ° F (+ 538 ° C)
- Grau de gravidade específico tão baixo quanto 0,33
- Escolha de caixas TYPE 4X / 7/9, Grupo B, C & D ou EEx d IIC T6
- Aprovações de agências incluem FM, CSA, ATEX e SAA
- Opção de comutadores únicos ou múltiplos para aplicativos únicos ou em estágio
- Materiais especiais de construção disponíveis mediante solicitação
- Disponível com revestimentos especiais, incluindo Epóxi, Carbo Zinc® 11 Primer e Carboline Top Coat, Dimetcote® e Amercoat
Opcionais
- Conexões de processo rosqueadas, soldadas por encaixe ou flangeadas
- níveis de atuação personalizados
- Dimensões de instalação personalizadas
- Isolamento opcional de temperatura alta ou baixa disponível
- Escolha do mecanismo de troca: ° Contato seco hermeticamente selado
- Escolha do invólucro do mecanismo de chave: ° TIPO 4X / 7/9 Classe I, Div. 1, grupos B, C e D, alumínio revestido com polímero ° NEMA 1, aço carbono para pneumática
- Escolha da conexão do tanque: ° 1 “, 1 1/2 ” ou 2 ” NPT ° 1 “, 1 1/2 ” ou 2 ” laterais / laterais flangeadas ° 1 “, 1 1/2 ” ou 2 ” lateral flangeada / inferior ° 1 “, 1 1/2 ” ou solda de soquete de 2 “
- Vent and drain connections
Princípios operacionais
A força de empuxo de um líquido de processo no flutuador ou deslocador faz com que ele se mova com a mudança do nível do líquido. Este movimento posiciona uma manga de atração no campo do ímã do interruptor, puxando o ímã em direção à manga e acionando o interruptor.
Aprovações
| ATEX | Ex d |
| CCOE | Ex d |
| CSA | XP |
| FM | XP |
| EAC (GOST) | Ex d, Ex ia |
| IEC | Ex d, Ex ia |
| Inmetro | Ex d |
| Korea | Ex d |
| NEPSI | Ex d |
| SIL | SIL 2 (1oo1) |
Outras aprovações disponíveis sob demanda
solicitar orçamento
