Série LS de Medidor de Vazão

O medidor de vazão da série LS é usado para calculary a vazão do líquido, detectando a rotação da turbina que é acionada pelo movimento do fluido.
A velocidade de rotação da turbina é aproximadamente proporcional à taxa de fluxo de entrada
Princípio de Trabalho

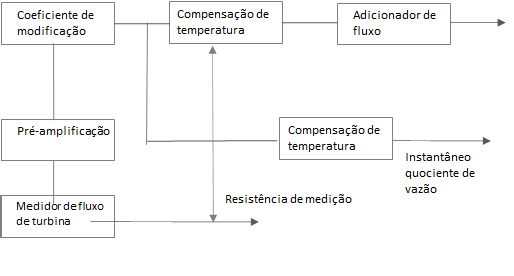

Para um fluido com uma certa viscosidade, a velocidade angular (ou frequência de pulso) da turbina é diretamente proporcional ao fluxo instantâneo (ou taxa de fluxo) do fluido dentro da faixa de taxa de fluxo especificada. A borda de lâmina da turbina está equipada com um condutor magnético, que está no campo magnético do detector de sinal. As lâminas rotativas cortam linhas de força magnéticas, alterando periodicamente o fluxo da bobina para que os pulsos elétricos sejam induzidos em ambas as extremidades. O sinal é amplificado e remodelado para formar uma onda de pulso retangular contínua com uma certa amplitude que pode ser transmitida ao display do instrumento para calcular a vazão instantânea e a vazão cumulativa do fluido como mostrado na figura 2

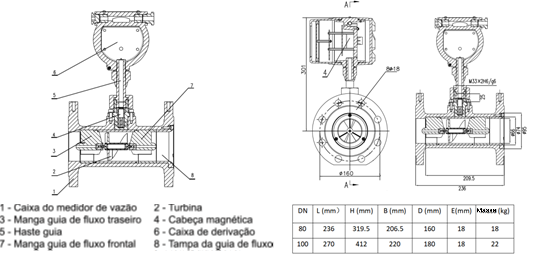

Dimensão:

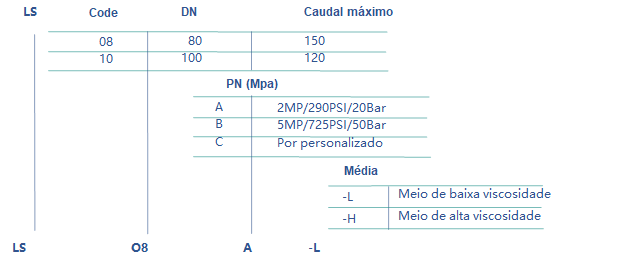

Seleção de Modelo:

Especificação Técnica:

ItemParâmetroItemParâmetro
Classe de Precisão0.15, 0.2, 0.5ComunicaçãoModBus RS485
Viscosidade do Líquido(0.2~800)cStSaída de Pulso do Medidor de VazãoSim
Temperatura de Líquido-40ºC~ +150ºCVoltagem24VDC
Temperatura Ambiente-40ºC~ +70ºCBateria InternaER26500,3.6V
Proteção IPIP65Energia< 1W
Classificação Ex ProvaEx d IIC T5 GbEnergia Elétrica2 * M20 * 1.5
