Transmissor sem contacto ultra-sónico Echotel® Modelo 335 para fluxo de nível, volume ou canal aberto

O Echotel® Modelo 335 é um transmissor ultra-sônico sem contato de quatro fios e montagem integral para medição de vazão de nível de líquido, volume e canal aberto. Com processamento de sinal digital avançado e um transdutor poderoso, este transmissor versátil oferece desempenho de medição excepcional em uma ampla variedade de aplicações.

solicitar orçamento

O produto

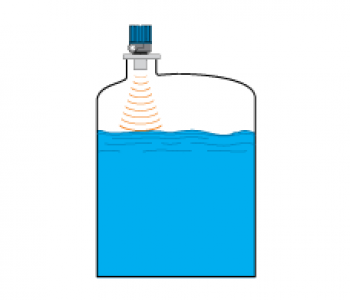

Tecnologia Ultrassônica sem Contato

A medição do nível é feita emitindo um pulso ultra-sônico do transdutor, em seguida, medindo o tempo necessário para o eco refletir da superfície do líquido e retornar ao transdutor. A eletrônica poderosa mede o tempo do pulso de ida e volta e, conhecendo a velocidade do som, calcula a distância. Como a velocidade do som depende da temperatura, o transdutor também mede a temperatura no recipiente para compensar a mudança de temperatura.


Características

  • Módulo de display LCD gráfico personalizado com ícones de status operacional.
  • Processamento avançado de sinal digital garante medição confiável em aplicações difíceis
  • O gráfico de barras de função dupla exibe a intensidade do sinal de eco ou o nível do tanque
  • Transdutor de 50 kHz com faixa de 26 pés (8 metros)
  • Ângulo de feixe estreito de 7 graus para excelente foco
  • Saída de 4–20 mA e relé SPDT para controle de nível, alarme, diagnóstico ou totalização remota do fluxo
  • Supressão de alvo fixo para eliminar a interferência de obstruções no tanque
  • Formas de tanque comuns e tabela de linearização de 32 pontos para cálculos de volume
  • Suporte extensivo de cálculos de calha e escoamento para fluxo de canal aberto
  • Dois totalizadores para fluxo, um reajustável e um não reconfigurável
  • Compensação de temperatura em toda a faixa do transdutor


Opcionais

  • Potência de entrada 85 a 255 VAC ou 24 VDC


Princípios operacionais

A tecnologia de nível ultrassônico sem contato é um método comprovado para medição precisa de nível de líquido. Essa tecnologia apresenta a capacidade de medir o nível ou volume do fluido sem fazer contato físico com o material. Isto é especialmente importante em aplicações contendo materiais corrosivos, suspensos sólidos ou meios de revestimento.

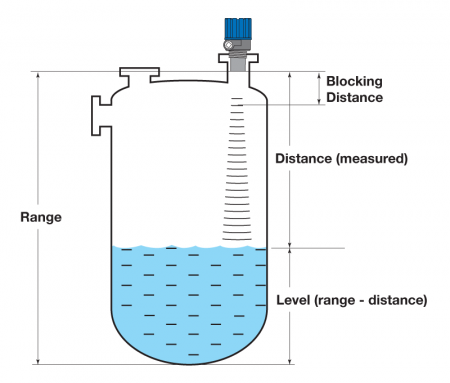

A medição do nível é feita emitindo um pulso ultra-sônico do transdutor e medindo o tempo necessário para que o eco reflita a partir da superfície do líquido e retorne ao transdutor. A eletrônica poderosa mede o tempo do pulso de ida e volta e, conhecendo a velocidade do som, calcula a distância. Como a velocidade do som depende da temperatura, o transdutor também mede a temperatura no recipiente para compensar a mudança de temperatura.

Ao inserir o tipo e a geometria da embarcação, a eletrônica inteligente pode calcular o volume de líquido na embarcação. Em uma operação semelhante, o Modelo 335 pode executar a medição de fluxo de canal aberto convertendo a leitura de nível em unidades de volume por tempo. Formas comuns de tanques, calhas e açudes são armazenados no software 335. Uma tabela de linearização de 32 pontos também está disponível para tanques incomuns ou elementos de fluxo primário.
