Transmissor ultrassônico sem contato de dois fios com alimentação a cabo Echotel® Modelo 355

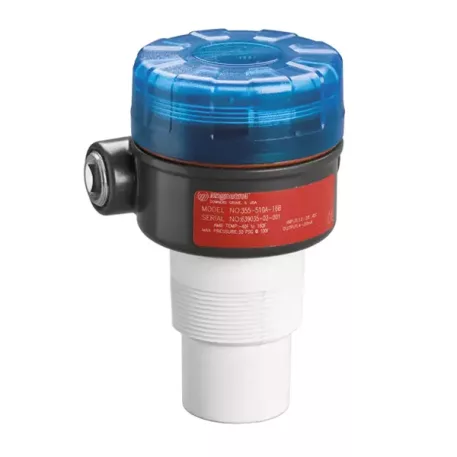

O Echotel® Modelo 355 é um transmissor ultra-sônico de tipo sem contato, alimentado por loop, que executa medição de nível de líquido, volume ou fluxo de canal aberto. As comunicações HART® são oferecidas com um programa de PC PACTware ™ para configuração remota e solução de problemas.
Tecnologia Ultrassônica sem Contato

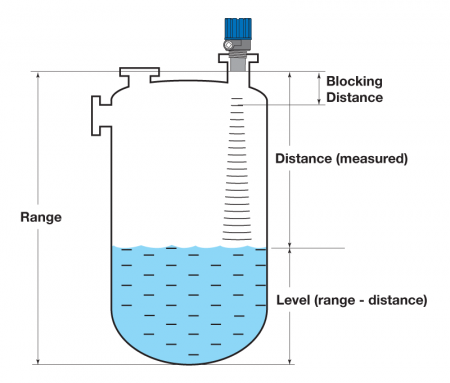

A medição do nível é feita emitindo um pulso ultra-sônico do transdutor, em seguida, medindo o tempo necessário para o eco refletir da superfície do líquido e retornar ao transdutor. A eletrônica poderosa mede o tempo do pulso de ida e volta e, conhecendo a velocidade do som, calcula a distância. Como a velocidade do som depende da temperatura, o transdutor também mede a temperatura no recipiente para compensar a mudança de temperatura.
Características

  • Programa de PC PACTware usando Comunicações HART para configuração remota, diagnósticos avançados, tendências de desempenho e solução de problemas
  • Botão de 4 botões orientado por menu, interface de usuário LCD de 2 linhas x 16 caracteres
  • Rejeição do alvo falso para identificação do eco verdadeiro da superfície do líquido
  • Tanque comum e mesa personalizada de 20 pontos para medição de volume
  • Totalizadores de fluxo de 7 dígitos reinicializáveis e não reinicializáveis
  • Curvas Flume e Weir para medição de vazão de canais abertos, além de uma tabela customizada de 20 pontos e uma equação genérica de fluxo de descarga

Opcionais

  • Kynar ou transdutor de polipropileno
  • Carcaça de alumínio fundido ou eletrônica Lexan®
  • Comunicações HART

Princípios operacionais

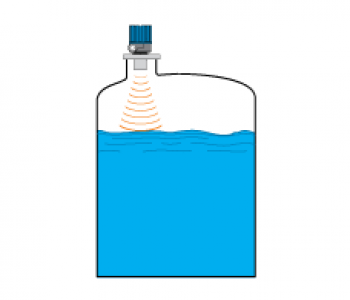

Pulsos ultrassônicos são emitidos pelo transdutor, e o tempo necessário para que o eco reflita a partir da superfície do líquido e retorne ao transdutor é medido

Aprovações

ATEXEx d, Ex ia
CCOEEx ia
cFMusIS, NI
InmetroEx d, Ex ia
SILSIL 1 (1oo1)
Outras aprovações disponíveis sob demanda.
Orçamento

Produto com tecnologia Magnetrol
