Válvula de Controle Globo Criogênica Série 1100C

As válvulas de controle globo criogênico Dembla são projetadas e fabricadas para exceder os mais altos padrões da indústria. Estas Válvulas Criogênicas são projetadas para fornecer controle de líquidos e gases onde a temperatura criogênica pode atingir até -196oC.

solicitar orçamento

O produto

Quando necessário, essas válvulas podem fornecer fechamento hermético de forma confiável para aplicações especiais. A geometria otimizada destes corpos de válvula apresenta curvas suaves e uma passagem de fluxo quase constante, o que reduz a turbulência do fluido que flui e aumenta a capacidade de vazão da válvula. Essas válvulas estão disponíveis em uma variedade de configurações que atendem a diversas especificações e podem oferecer excelente desempenho.

Tamanho e classificação

150#36 polegadas | DN 900
300#36 polegadas | DN 900
600#24 polegadas | DN 600
900#16 polegadas | DN 400
1500#12 polegadas | DN 300
2500#8 polegadas | DN 200

Características

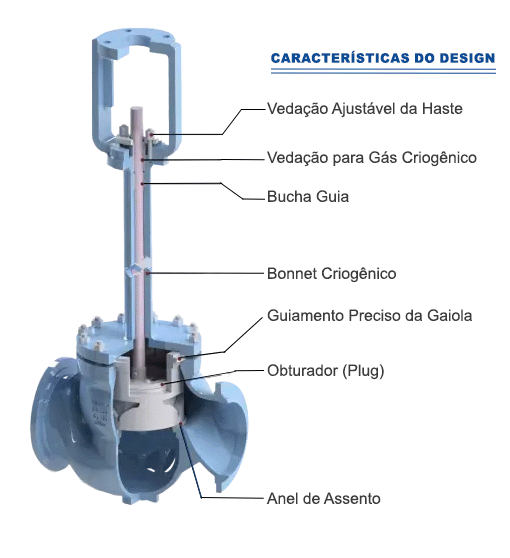

Válvula de controle globo criogênica detalhes
  • Altura do capô estendido adequadamente projetada para manter a caixa de empanque afastada de superfícies criogênicas. Isto evita a falha das vedações devido ao efeito da baixa temperatura.
  • A seleção correta e o teste de materiais são básicos para o bom desempenho das válvulas criogênicas. Isto é feito meticulosamente para serviços em baixa temperatura, adequados para -196oC.
  • Variedades de opções de corte estão disponíveis para atender às diferentes aplicações de processo.

Padrões

ProjetoF/FExtremidade do FlangeTeste e Inspeção
BS 6364, API 16.34SA 75.08, ASME B16.10ASME B16.5FCI 70-2, BS 6364, MESC SPE 77/200, MSS SP-134

Corpo MOC

MaterialLimitando a temperatura
A352 LC3-101oC
A351 CF8-254oC
A351 CF8M-254oC
A351 CF3-254oC
A351 CF3M-254oC

Indústrias de aplicação

  • Petróleo e gás
  • Metalurgia
  • Geração de energia
  • Químico
  • Petroquímica
  • Marinho
solicitar orçamento
tabelas

Seleção de assento/vedação

Propriedades PCTFE PTFE PEEK
Faixa de temperatura °C (°F)



-385~328

(-150 ~-200)

-328~392

(-150 ~-200)

-148~500 (-100~-260)
Classificação de pressão 150# – 1500# 150# – 600# 150# – 2500#
Propriedades Mecânicas



Dureza (D) 75 ~ 85 55 ~ 60 ≥ 82
Resistência à tração (MPa) 31.4 ~ 37.5 28 ~ 40 ≥ 95
Alongamento de tração (ruptura, %) 50 ~ 200 > 350 ≥ 55
Propriedades Físicas



Gravidade Específica (g/cm3) 2.11 ~ 2.16 2.16 ~ 2.18 1.3 ~ 1.4
Absorção de água, 24 horas. (%) 0.00 0.00 0.2
Saturação de Absorção de Água < 0.01 <0.01 0.5
Aplicativo de serviço



Criogênico e Baixa Temperatura Química e Baixa Temperatura Alta Pressão e Temperatura
