Transmissores de nível magnetostrictivo Jupiter® JM4

O transmissor de nível de líquido Jupiter® JM4 é um transmissor de nível de líquido de 24 V DC alimentado por loop e está disponível como um transmissor de inserção direta ou como um transmissor montado externo em um Indicador de Nível Magnético. A unidade pode ser projetada para nível de líquido e / ou medição de interface líquido-líquido.
O invólucro inovador é o primeiro na indústria, orientando compartimentos duplos (fiação e eletrônica) no mesmo plano e em ângulo para maximizar a facilidade de fiação, configuração, configuração e exibição de dados.
O alto nível de segurança do JUPITER é demonstrado por uma fração de falha segura> 90%.

Tecnologia Magnetoestrictivo

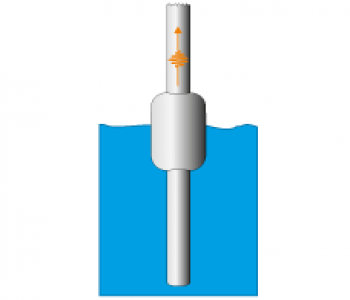

Um pulso de baixa energia, gerado pela eletrônica JUPITER, percorre o comprimento do fio magnetostritivo. Um sinal de retorno é gerado a partir da localização precisa onde o campo magnético de um flutuador intercepta o fio. Um temporizador mede com precisão o tempo decorrido entre a geração do pulso e o retorno do sinal acústico. Cada ciclo ocorre dez vezes por segundo, fornecendo dados de nível em tempo real e altamente precisos.

Características

  • A interface do usuário de 4 botões e o visor gráfico LCD oferecem maior profundidade de dados, indicando formas de onda na tela e dicas de solução de problemas.
  • saída de 4-20 mA
  • O alojamento rotativo pode ser desmontado sem despressurizar o vaso através do acoplamento da sonda “Quick connect / disconnect”.
  • Gabinete ergonômico com compartimento duplo
  • Configuração e configuração simples
  • Tecnologia Smart Probe
  • Fácil conexão a um MLI
  • Inserção direta para uma ampla variedade de embarcações e aplicações

Opcionais

  • Comunicações HART®
  • Materiais de construção Hastelloy® ou Monel®
  • Conexões de processo rosqueadas ou flangeadas
  • Os modelos Jupiter externos podem ser montados na parte superior ou inferior em um MLI

Princípios operacionais


Um pulso de baixa energia, gerado pela eletrônica de Júpiter, percorre o comprimento do fio magnetostritivo. Um sinal de retorno é gerado a partir da localização precisa onde o campo magnético de um flutuador intercepta o fio. Um temporizador mede com precisão o tempo decorrido entre a geração do pulso e o retorno do sinal acústico
Aprovações

ATEXEx d, Ex ia, Ex n, NI
CCOE
CSAXP, IS, NI
FMXP, IS, NI
EAC (GOST)Ex d, Ex ia, Metrology
IECEx d, Ex ia, Ex n, EX t
InmetroEx d, Ex ia
KoreaEx ia
NEPSICPA
SILSIL 1/2 (1oo1)
Outras aprovações disponíveis sob demanda.
