Termorresistência PT100 c/poço de proteção - Série TRP
Termorresistência PT100 c/ poço de proteção - Série TRP
Termorresistência PT100 c/ poço de proteção - Série TRP
Conjunto completo, composto de cabeçote, niple com ou sem união e com poço de proteção rosqueado ou flangeado, com exceção do modelo TRP14 que pode ser utilizado para reposição;
A montagem com poço de proteção, protege o sensor de seu ambiente e facilita na remoção e substituição do sensor.
A termorresistencia pode ser fornecida com transmissor de temperatura analógico, microprocessa do com ou sem comunicaçãoe protocolos (para maiores informações, consulte o nosso departamento de vendas).
A montagem com poço de proteção, protege o sensor de seu ambiente e facilita na remoção e substituição do sensor.
A termorresistencia pode ser fornecida com transmissor de temperatura analógico, microprocessa do com ou sem comunicaçãoe protocolos (para maiores informações, consulte o nosso departamento de vendas).
Diagramas Técnicos
TRP11 - Termorresistência PT100 com poço rosqueado conico
TRP10 - Termorresistência PT100 com poço rosqueado reto
TRP12 - Termorresistência PT100 com poço flangeado reto

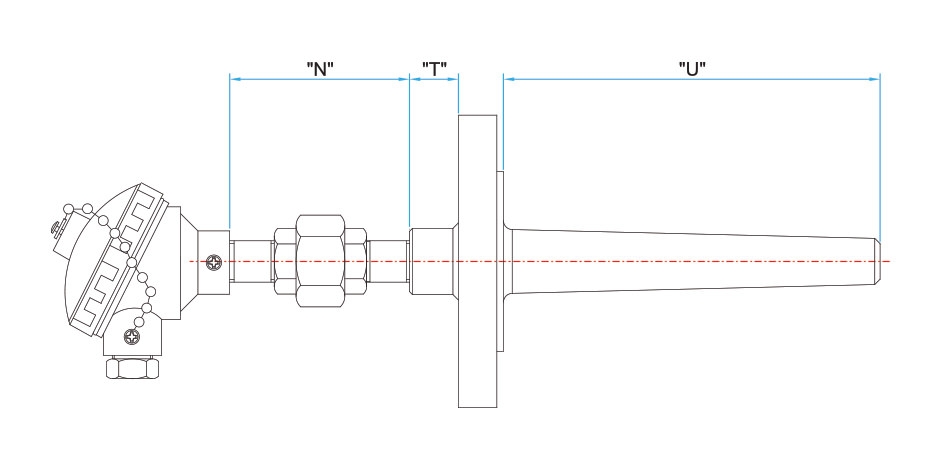

TRP13 - Termorresistência PT100 com poço flangeado cônico
Tabelas
Características da Bainha Metálica
| Material | Temperatura máx. recomendada | Considerações gerais |
| Inox 304 | 900°C | Boa resistência a corrosão, podendo ser usada em atmosfera oxidante, redutora,neutra e novácuo. Não recomendável o uso na presença de enxofre ou chamas redutoras. |
| Inox 310 | 1100°C | Boa propriedades de resistência a oxidação em altas temperaturas, utilizável em atmosfera oxidante, redutora, neutra ou no vácuo. Bom para uso em atmosfera sulfurosa. |
| Inox 316 | 900°C | Maior resistência a corrosão do que o Inox 304, boa resistência a ácidos e álcalis. |
| Inconel 600 | 1150°C | Excelente resistência a oxidação em altas temperaturas. Seu uso em atmosferas com enxofre deve ser evitado. |
| Aço cromo 446 | 1100°C | Excelente resistência à corrosão e oxidação em alta temperatura. Boa resistência em atmosfera sulfurosas. |
| Nicrobell D | 1250°C | Excelente desempenho em ambiente oxidante e redutor no vácuo. Durabilidade e resistência à tração superiores em altas temperaturas ao aço Inox 310 e Inconel. |
| Terasest | 1260°C | Excelente resistência mecânica oxidação e corrosão em altas temperatura, superiores ao aço inox e ligas de alto teor e níquel, excelente resistência em atmosfera carbonizantes, redutoras e vácuo. |
Notas:
Notas1 - A temperatura máxima de utilização recomendada, varia dependendo das condições do ambiente de medição, do tipo e diâmetro da bainha do termopar.
2 - Outros tipos de materiais podem ser fornecidos sob consulta.
Classe de Tolerância (conforme IEC 60751)
| Temperatura em C° | -200 | -100 | 0 | 100 | 200 | 300 | 400 | 500 | 600 | |
| Tolerância em C° |
Classe A | ±0,55 | ±0,35 | ±0,15 | ±0,35 | ±0,55 | ±0,75 | ±0,95 | ±1,15 | ±1,35 |
| Classe B | ±1,3 | ±0,8 | ±0,3 | ±0,8 | ±1,3 | ±1,8 | ±2,3 | ±2,8 | ±3,3 | |
| Classe AA | ±0,44 | ±0,27 | ±0,10 | ±0,27 | ±0,44 | ±0,61 | - | - | - |
Certificados
A Alutal realiza testes em todas etapas do processo produtivo de seus sensores. Confira abaixo os testes e certificações aplicáveis para essa série. Caso deseja obter uma cópia dos testes feitos para o lote de sua compra, solicite os mesmos junto ao departamento comercial no ato do pedido.
Certificados para essa série:
- Certificado CRC
- Certificado de Acreditação CAL 0522
- Certificado de Análise Química
- Certificado de calibração do lote
- Certificado de conformidade e qualidade
- Certificado de Conformidade EX NCC 15.0173 X
- Certificado de Conformidade NCC 19.05796
- Certificado de Ensaio de Liquido Penetrante (custo sob consulta)
- Certificado de Radiografia (custo sob consulta)
- Certificado de Rastreabilidade
- Certificado de Soldador Qualificado 1
- Certificado de Soldador Qualificado 2
- Certificado de Teste Hidrostático (custo sob consulta)
- Certificado ISO 9001
- Declaração de Conformidade para Equipamento Simples ABNT NBR IEC 60079
