22 - Associação de termopares
Associação de TermoparesÉ possível montar alguns circuitos termoelétricos com finalidades práticas. Os casos aqui apresentados se limitam a circuitos formados com termopares iguais.

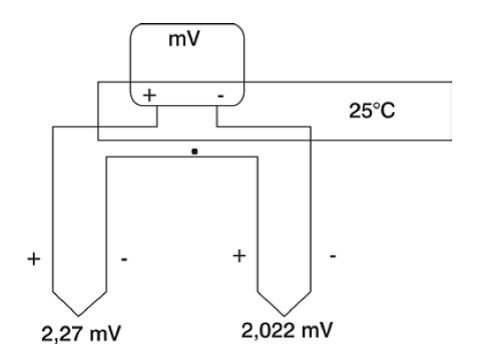

Associação série
Podemos ligar os Termopares em série simples para obter a soma das mV individuais. É a chamada termopilha. Este tipo de ligação é muito utilizado em pirômetros de radiação total, ou seja, para soma de pequenas mV.

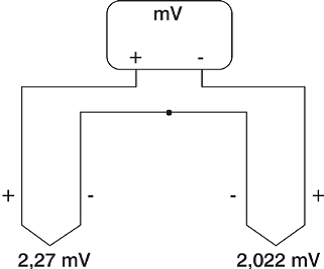

Associação série – oposta
Para medir a diferença de temperatura entre dois pontos, ligamos os Termopares em série oposta. O que mede maior temperatura vai ligado ao positivo do instrumento. Os Termopares sempre são do mesmo tipo.

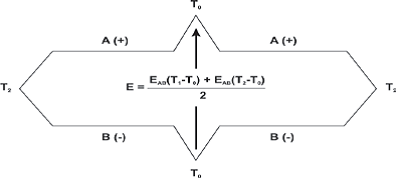

Associação em paralelo
Ligando dois ou mais Termopares, em paralelo, a um mesmo instrumento, teremos a média das mV geradas nos diversos Termopares, se as resistências internas foram iguais.
